Смывные бачки

Непременным атрибутом абсолютного большинства современных квартир являются смывные бачки — эти неразлучные спутники унитаза. По расположению, относительно последнего, бачки делятся на две разновидности — высоко-располагаемые и низкорасполагаемые.
В первом случае требуется дополнительная водопроводная труба, соединяющая бачок с унитазом. Во втором это не нужно: бачок устанавливается прямо на унитаз при использовании специального небольшого соединительного устройства, так называемой манжеты. Наиболее же надежным является третий способ крепления, когда бачок насаживается непосредственно на унитаз, без применения манжеты.

Преимущество этого последнего способа очевидно: манжета из резины не слишком прочна и сравнительно легко может повредиться в результате неосторожного обращения или по другой причине. Что же касается высокой конструкции, когда бачок располагается на метровой трубе, то она занимает много места и загромождает и без того небольшое помещение санузла. Низкая конструкция хороша еще и тем, что ремонтные работы производить намного легче: все внутреннее содержимое бачка видно как на ладони.

Второе различие в конструкциях бачков — способ подводки воды: верхний или боковой. Бачок со сливным спуском сверху имеет на своей верхней крышке, на ее середине, спусковой клапан в виде пластмассового цилиндра или керамической головки, которая опускается вниз или поднимается вверх рукой при смывании.

В другом случае сливной рычаг устанавливается на боку бачка и имеет вид керамического (или пластмассового) рычажка или же, как в бачках предыдущего поколения, сливной цепочки с пластмассовым набалдашником на конце. Наконец, сливные бачки могут различаться по материалу, из которого они изготовляются. Это может быть фаянс, разные виды пластмасс или чугун.

Но, несмотря на все перечисленные выше отличия, принцип действия у всех бачков одинаков — создавать определенный запас воды, осуществлять слив и автоматически перекрывать подачу воды при наполнении бачка.

Поговорим об особенностях внутреннего устройства бачков.

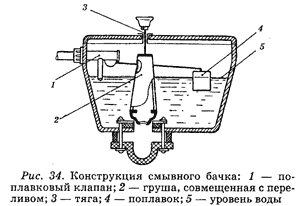

Конструкция смывного бачкаЕсть несколько различий в устройстве перелива, т. е. аварийного сброса воды в унитаз в случае поломки поплавкового клапана. В простых системах перелив, как правило, выполняется в едином блоке с грушей (рис. 34). В более сложных перелив представляет собой отдельный элемент в виде воронки с горловиной, находящейся чуть ниже нормального уровня воды в заполненном бачке.

Еще одна из деталей бачка — груша — может быть резиновой или пластмассовой. Поплавок — немаловажное устройство — в большинстве современных моделей унитазов отлит из пластмассы. К нему предъявляется одно, но жесткое требование: он должен быть абсолютно герметичным, чтобы не нарушить при своем затоплении регулировку поплавкового клапана. Тяга обычно изготавливается из медной или латунной проволоки, так как эти материалы не ржавеют. Подводку воды осуществляют с помощью гибкого резинового шланга в оплетке или пластикового, без нее, с креплением пластмассовыми накидными гайками.

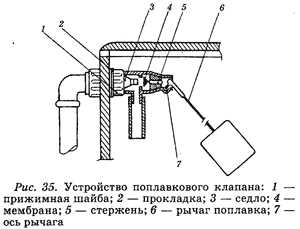

Поплавковый клапан (рис. 35) в сборе с поплавком — самый сложный элемент конструкции бачка. Он бывает регулируемым или нерегулируемым, но оба варианта исполнения должны обеспечивать выполнение клапаном его основной задачи: автоматического управления поступлением воды и ее перекрыванием, как только достигается требуемый уровень. Принцип действия поплавкового клапана следующий: после спуска воды поплавок, опускаясь вслед за ней, посредством рычага, подвижно закрепленного на оси, снимает давление со стержня-толкателя. Тот позволяет мембране отойти от седла под действием напора воды, и она начинает поступать в бачок.

Устройство поплавкового клапанаПоплавок, поднимаясь вместе с ней, давит рычагом на стержень толкателя, который передает усилие на мембрану, заставляя ту плотно прижаться к седлу и перекрыть таким образом поступление воды. После следующего сброса воды весь цикл повторяется.

Обращаем ваше внимание на то, что при всей надежности спускового устройства его очень просто расшатать и даже сломать, если нажимать на спусковую деталь резко. Нарушается равновесие, необходимое для статического (неподвижного) положения воды внутри бачка, груша (или клапан), выталкивающая воду изнутри, прилегает к отверстию водостока неплотно, в результате чего вода начинает непрерывно сочиться в унитаз и, соответственно, постоянно пополнять бачок, все более его дестабилизируя.

Мембрана, толкающий стержень и поплавок постепенно теряют нужное положение и в таком виде оказываются не в состоянии выполнять свои функции. Результатом такого состояния бачка будет как минимум его недостаточная наполняемость, и воды для слива не хватит. Придется ждать очередного набора воды, чтобы завершить промывку унитаза.

Но может произойти и кое-что похуже: детали, полностью потеряв нужное расположение, перестанут сдерживать поток воды, и она начнет переполнять бачок, выливаясь через край. Это уже серьезная неприятность. Особенно если такое происходит в момент, когда в квартире никого нет. Но такие крайности, связанные с неаккуратным обращением со сливом, встречаются редко и полностью зависят от вас.
В заключение хочется сказать, что современная планировка квартир позволяет производить достаточно смелые операции с сантехникой, и здесь все зависит только от имеющихся у вас средств и фантазии.
