Установка сантехнических кабин

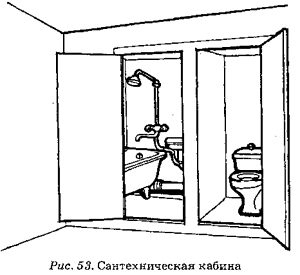

Санитарно-техническая кабина представляет собой пространственную конструкцию санузла, оборудованного необходимыми приборами, трубопроводами систем горячего и холодного водоснабжения и канализации с установкой всей необходимой арматуры (рис. 53). При использовании сантехнических кабин на объектах жилищного строительства монтажные работы сводятся к установке кабин и межэтажных стандартных вставок, соединяющих стояки.

Ограждающими поверхностями кабин служат большеразмерные асбестоцементные панели, закрепленные на металлическом каркасе, с окраской внутренних поверхностей водоэмульсионными красками. Для этой же цели возможно применение гипсоцементобетонных прокатных панелей на деревянном каркасе с покрытием внутренних поверхностей инсулаком и гипсобе-тонных монолитных панелей. В таких кабинах внутренние поверхности помещений покрывают облицовочной плиткой, а помещение санузла окрашивают.

Современная промышленность изготавливает санитарно-технические кабины методом вертикального формования. Подобная кабина представляет собой монолитный тонкостенный пространственный короб из армированного гипсобетона, объединяющий в себе наружные стены, внутреннюю перегородку, потолок и железобетонную панель пола.

В процессе монтажа гипсобетонный корпус устанавливают на ребра железобетонного поддона и все вместе соединяют посредством сварки.

Внутреннюю поверхность кабины обрабатывают слоистым пластиком. Гипсобетонные кабины выпускают двух типов: разобщенные — У-1 (длина — 2190 мм, ширина — 1605 мм, высота — 2380 мм) и совмещенные — У-2 (длина — 1890 мм, ширина 1605 мм и высота — 2380).

Сантехнические кабины оборудуются следующими устройствами: прямобортной ванной длиной 1700 мм, унитазом «Компакт», полукруглым умывальником, полотенцесушителем, общим для ванны и умывальника смесителем и гибким шлангом для душа.
Сеть внутренней канализации в кабине собирают из пластмассовых или чугунных труб, сеть водоснабжения — из оцинкованных труб.
Для поквартирного отключения горячей и холодной воды в случае аварии в каждой кабине устанавливают два вентиля и один вентиль для отключения смывного бачка.

Стояки холодного и горячего водоснабжения изолируют при помощи матов из минеральной ваты толщиной 20 мм, предотвращая таким образом появление конденсата. Сверху их покрывают пергамином или рубероидом, просмоленной бумагой и окрашивают масляной краской.

Обязательно наличие в сантехнических кабинах естественных вытяжек через решетку размером 120 × 120 мм, присоединяемую к вентиляционной шахте.

Сантехкабины необходимо устанавливать на выверенное по уровню основание. Перед установкой их на подготовленное место обязательно нужно убедиться в том, что плоскости верха стояка канализации уже установленной кабины и подготовленного основания находятся на одном уровне. В случае несовпадения указанных плоскостей нужно, предварительно ослабив крепление стояка канализации, обеспечить указанное совпадение плоскостей, закрепить стояк и только после этого производить установку кабины. Выступающая часть стояка канализации вводится в раструб стояка установленной ниже кабины.

Стояки водоснабжения соединяют межэтажными вставками с компенсирующими муфтами через монтажные люки, не заходя в кабины.
