Глава 16. ИЗОБРАЖЕНИЕ ИЗДЕЛИЙ

§ 98. Общие сведения об изделиях

В соответствии с ГОСТ 2.101—68 любой предмет или набор предметов производства, подлежащих изготовлению на предприятии, называется изделием. Установлены следующие виды .изделий: сборочные единицы, комплексы, комплекты.

Сборочной единицей называется изделие, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опрессовкой, развальцовкой, склеиванием, сшивкой, укладкой и т. п.), например станок, редуктор и т. д.

Комплекс включает в себя два и более изделий, не соединенных сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например цех-автомат, бурильная установка и др.

В комплекс кроме изделий, выполняющих основные функции, входят детали, сборочные единицы, предназначенные для выполнения вспомогательных функций, например детали и сборочные единицы для монтажа комплекса на месте его эксплуатации и др.

Комплект состоит из двух и более изделий, имеющих общее эксплуатационное значение вспомогательного характера, например комплект запасных частей и т. п.

Сборочные единицы, комплексы и комплекты относятся к специфицированным изделиям, так как включают в себя несколько составных частей, а детали — к неспецифицированным изделиям. Для каждого изделия разрабатывается комплект конструкторских документов, который включает в себя графические и текстовые документы, определяющие состав и устройство изделий и содержащие необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. ГОСТ 2.102—68 устанавливает 25 видов конструкторских документов. В их число входят чертежи деталей, чертежи сборочные общего вида, габаритные, монтажные; схемы, ведомости, расчеты, пояснительные записки и др. Все они имеют свой шифр.

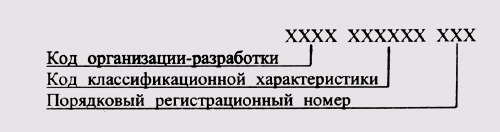

Каждому изделию и его конструкторским документам присваивается самостоятельное обозначение в соответствии с ГОСТ 2.201—80. Устанавливается следующая структура обозначения изделий и его конструкторского документа:

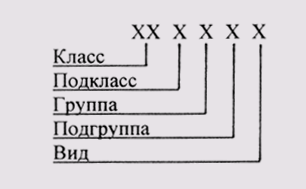

Четырехзначный код организации-разработчика назначается по специальному кодификатору, а код классификационной характеристики присваивается по классификатору ЕСКД. Структура кода классификационной характеристики:

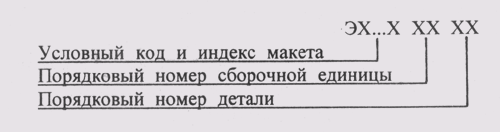

Порядковый регистрационный номер назначается от 001 до 999. Примеры обозначений документов на изделие: АВГБ. 061341. 021 СБ —сборочный чертеж, АВГБ. 061341. 021—спецификация, АВГБ. 061341. 021 ТУ — технические условия. Структура обозначения эскизных конструкторских документов по ГОСТ 2.201—80:

Сборочные чертежи и эскизы обозначаются подобно структуре обозначения производственной документации в соответствии с ГОСТ 2.201—80.
