Создание чертежей
 |
 |
 |
§
9. Основная надпись
Основная
надпись чертежа располагается в правом нижнем углу формата (см. рис. 3). Форма,
размеры и содержание граф основной надписи установлены ГОСТ 2.104—68. В основной
надписи указывают: в графе 1 — наименование изделия; в графе 2 — обозначение
чертежа;
в графе 3 — материал детали; в графе 4 — наименование предприятия-изготовителя
чертежа.
В
левом верхнем углу чертежа, в рамке размером 14 х 70 записывается обозначение
чертежа, данное в графе 2 рамки основной надписи, повернутое на 180°.
На форматах, больших А4, основная надпись может быть расположена как по короткой, так и по длинной стороне. При расположении основной надписи вдоль короткой стороны повернутое обозначение чертежа располагается в правом верхнем углу по длинной стороне.

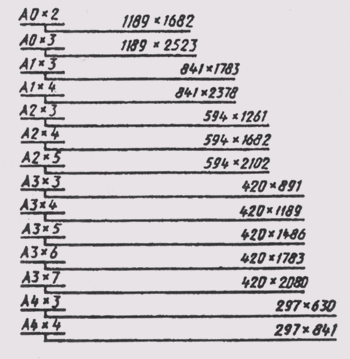

Рис.
4
На формате А4 основная надпись располагается только вдоль его короткой стороны.
|
|
|
