§ 35. Конкурирующие точки

Две точки в пространстве могут быть расположены по-разному. В отдельном случае они могут быть расположены так, что проекции их на какой-нибудь плоскости проекций совпадают. Такие точки называются конкурирующими. На рис. 64, а приведен комплексный чертеж точек А и В. Они расположены так, что проекции их совпадают на плоскости П₁ [А₁ == В₁]. Такие точки называются горизонтально конкурирующими. Если проекции точек A и В совпадают на плоскости

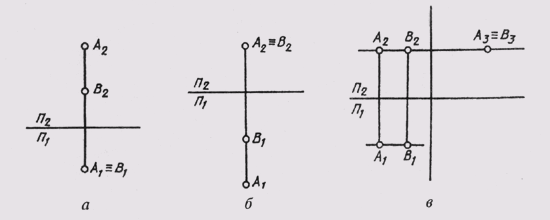

Рис. 64

П₂ (рис. 64, б), они называются фронтально конкурирующими. И если проекции точек А и В совпадают на плоскости П₃ [А₃ == B₃] (рис. 64, в), они называются профильно конкурирующими.

По конкурирующим точкам определяют видимость на чертеже. У горизонтально конкурирующих точек будет видима та, у которой больше высота, у фронтально конкурирующих — та, у которой больше глубина, и у профильно конкурирующих — та, у которой больше широта.
