§ 94. Обозначение шероховатости поверхностей на рабочих чертежах деталей

Поверхность любой детали, если даже она очень тщательно обработана, имеет неровности в виде выступов и впадин. Причем такие неровности у некоторых деталей можно обнаружить даже невооружен-

Рис. 275

ным глазом, в других же — только с помощью специальных приспособлений. Величина неровности на поверхности детали измеряется в микрометрах (мкм).

Совокупность неровностей, образующих рельеф поверхности независимо от способа его называют шероховатостью.

Поверхности деталей образуются в результате их обработки. Как правило, рабочие поверхности детали обрабатывают более качественно, чем нерабочие.

Шероховатость поверхности регламентируется ГОСТ 2789—73 и ГОСТ 2.309—73. Стандарт устанавливает следующие параметры для характеристики шероховатости поверхности:

R_a — среднее арифметическое отклонение профиля;

R_z — высота неровностей профиля по десяти точкам;

Rmax — наибольшая высота неровностей профиля;

S_m — средний шаг неровностей;

S — средний шаг неровностей по вершинам и др.

Установлено 14 классов шероховатости поверхностей. Чем меньше шероховатость, тем выше класс шероховатости. Классы шероховатости с первого по пятый, а также классы 13-й и 14-й определяются параметром R_z, все остальные классы (с шестого по двенадцатый включительно) определяются параметром R_a, символ которого не пишется, а пишется только количественная характеристика.

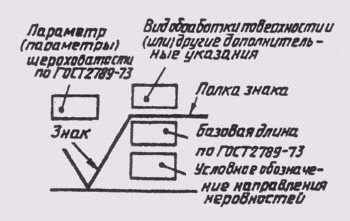

На рис. 275 приведена структура обозначения шероховатости поверхности.

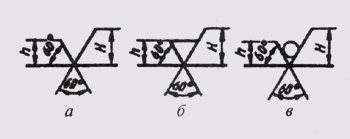

На рис. 276 изображены знаки, которые применяются в обозначении шероховатости. Размер h берется равным высоте размерных чисел на чертеже, а размер Н равен (1, 5, ... 3)h.

Знак на рис. 276, а применяют для обозначения шероховатости поверхности, вид обработки которой конструктором не задается. Знак на рис. 276, б обозначает шероховатость поверхности, образуемой удалением слоя металла (точение, фрезерование, сверление и т. д.). Шероховатость поверхности в состоянии поставки (прокат, поковка, литье и др.) и не обрабатываемой по данному чертежу обозначается знаком, показанным на рис. 276, в.

Обозначения шероховатости поверхностей на изображении детали располагают на линиях контура, выносных линиях или полках ли-

Рис. 276

Рис. 277

Рис. 278

Рис. 279

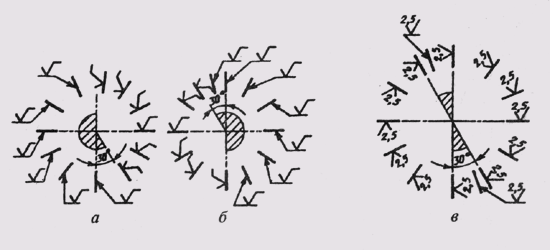

ний-выносок (рис. 277). Наносят знаки шероховатости на изображении в зависимости от расположения поверхности и наличия полки у знака (рис. 278).

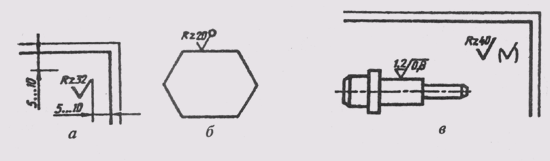

При указании одинаковой шероховатости для всех поверхностей детали обозначение шероховатости помещают в правом верхнем углу чертежа и на изображение не наносят (рис. 279, а). Размеры и толщина линии знака, выносимого в правый верхний угол, должны быть в 1,5 раза больше, чем в обозначениях на изображении.

В случае одинаковой шероховатости для преобладающей части поверхностей детали шероховатость наносится, как показано на рис. 279, б. Это означает, что все поверхности, на которых нет обозначения шероховатости, имеют шероховатость с величиной микронеровностей, указанной в правом верхнем углу чертежа. Размеры знака в скобках должны быть одинаковыми со знаками на изображениях.

Если шероховатость поверхностей, образующих контур детали, должна быть одинаковой, то обозначение шероховатости наносят, как показано на рис. 279, в.
