48. Особые линии в плоскости
К
особым линиям в плоскости можно отнести линии, параллельные плоскости проекций.
Их называют линиями уровня.
Линию,
принадлежащую плоскости и параллельную горизонтальной плоскости проекций, называют
горизонталью плоскости (рис. 92, а). Построение горизонтали всегда
начинают с ее фронтальной проекции: h(A1 1)~ Q(ABC);h2 ~
A2;h2 _|_ A2Al;h2 ^
B2C2 = l2,l2l1 ||
A2A1.
Линию,
принадлежащую плоскости и параллельную фронтальной плоскости проекций, называют
фронталью плоскости (рис. 92, б). Построение фронтали начинают
с горизонтальной проекции: f(F1 1) ~ ^(DFE); F1~f1,
f1,_|_F1F2; f1^D1E1=l1;
l1l2 || F1F2;
l1l2^D2E2=l2^F2=l2.
Рассматривая
особые линии в плоскостях частного положения, можно убедиться, что соответствующие
линии уровня в этом случае будут и проецирующими.
На
рис. 92, в показана горизонталь h фронтально проецирующей плоскости
Sum. В данном случае она будет также фронтальной проецирующей прямой, т. е.
h э Sum; Sum _|_ П2.

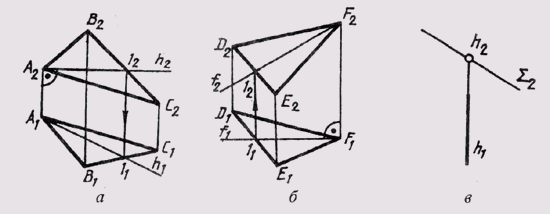

Рис. 92
|
|
|
