Создание чертежей
|  |  |  |
§
  11. Линии

 Основными
  элементами любого чертежа являются линии. В зависимости от их назначения они
  имеют соответствующие тип и толщину. Изображения предметов на чертеже представляют
  собой сочетание различных типов линий.

 Типы
  линий, их назначение и толщина установлены ГОСТ 2.303—68 (табл. 2). Сплошная
  толстая основная линия принята за исходную. Толщина ее S должна выбираться
  в пределах от 0,6 до 1,5 мм. Она выбирается в зависимости от величины и сложности
  изображения, формата и назначения чертежа. Исходя из толщины сплошной толстой
  основной линии выбирают толщину остальных линий при условии, что для каждого
  типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.

 Таблица
  2

|  Наименование |  Толщина
            линии по отношению к толщине основной линии |  Основное
            назначение | ||
|  1 .
            Сплошная толстая линия основная |  0,6...
            1,5 мм S |  Линии
            видимого контура; линии перехода видимые; линии контура сечения (вынесенного
            и входящего в состав разреза) | ||
|  2. Сплошная
            тонкая |  От S/2
            до S/2 |  Линии
            контура наложенного сечения; линии размерные и выносные; линии штриховки;
            линии-выноски; полки линий-выносок и подчеркивания надписей; линии
            для изображения пограничных деталей («обстановка»); линии
            ограничения выносных элементов на видах, разрезах и сечениях; линии
            перехода воображаемые (следы плоскостей, линии построения характерных
            точек при специальных построениях) | ||
|  3. Сплошная
            волнистая |  От S/3
            до S/2 |  Линии
            обрыва; линии разграничения вида и разреза | ||
|  4. Штриховая |  От S/3
            до S/2 |  Линии
            невидимого контура; линии перехода невидимые | ||
|  5. Штрих-  пунктирная
            тонкая |  От S/3
             до S/2 |  Линии
            осевые и центровые; линии сечений, являющиеся осями симметрии для
            наложенных или вынесенных сечений | ||
|  6. Штрихпунк-тирная
            утолщенная |  От S/3
            до (2/3) S |  Линии,
            обозначающие поверхности, подлежащие термообработке или покрытию;
            линии для изображения элементов, расположенных перед секущей плоскостью
            («наложенная проекция») | ||
|  7. Разомкнутая
            8. Сплошная тонкая с изло- |  От S
            до 1,5 S  От S/3
            до S/2 |  Линии
            сечений Длинные линии обрыва | ||
|  мами
            9. Штрихпунк-тирная с двумя точками тонкая |  От S/3
             до S/2 |  Линии
            сгиба на развертках; линии для изображения частей изделий в крайних
            или промежуточных положениях; линии для изображения развертки, совмещенной
            с видом | ||
Примечание.
Толщина линий S/3 допускается только для чертежей, выполненных тушью, на форматах с А4 по А2.
 В
  штриховых линиях штрихи должны быть равной длины, а промежутки между ними одинаковыми.
  Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Центровые
  линии должны выходить за очертания окружности на 3...5 мм. Для окружностей,
  диаметр которых 12 мм и менее, центровые линии вычерчивают сплошными тонкими.

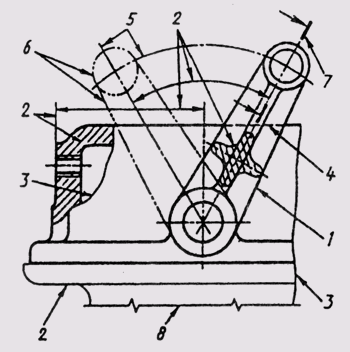

 Примеры
  применения различных типов линий на чертеже приведены на рис. 5.

 Линии
  могут иметь специальное назначение, например, для изображения резьбы, шлицев
  границ, зон с различной шороховатостью поверхности и др. Их применение регламентируется
  специальными стандартами ЕСКД.

 Качество
  чертежа в значительной степени зависит от правильного выбора типа линий, соблюдения
  одинаковой толщины обводки, длины штрихов и расстояния между ними, аккуратности
  их проведения.




Рис. 5
|  |  |  |
