Создание чертежей
 |
 |
 |
§
12. Надписи на чертежах
Все
надписи на чертежах должны выполняться стандартным чертежным шрифтом. Чертежный
шрифт применяют также для выполнения надписей на других технических документах.
При этом буквы шрифта, цифры, отдельные надписи и текст выполняют от руки. Отдельные
надписи могут состоять из одних прописных букв. Цифры, встречающиеся в тексте,
также выполняются высотой, равной высоте прописных букв.
Все
надписи и размерные числа на чертежах должны быть четкими и ясными. Выполняются
надписи шрифтами, предусмотренными ГОСТ 2.304—81 «Шрифты чертежные».
Эти шрифты включают русский, латинский и греческий алфавиты, а также арабские
и римские цифры.
Стандарт
устанавливает следующие размеры шрифта: (1,8); 2,5; 3.5;5;7; 10; 14;20;28;40.
Размер шрифта h определяет высоту прописных (заглавных) букв и цифр в
миллиметрах.
Данные,
касающиеся шрифтов типов A (d = h/14) и Б (d = h/10), приведены
соответственно в табл. 3 и 4.
Таблица
3
|
Параметры
шрифта |
Обоз- начение |
Относи- тельный
размер, d |
Размеры,
мм |
||||||||
|
Размер
шрифта — высота прописных букв |
h |
14d |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
||
|
Высота
строчных букв |
с |
10d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
||
|
Расстояние
между буквами |
а |
2d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
||
|
Максимальный
шаг строк (высота вспомогательной сетки) |
d |
22d |
4,0 |
5,5 |
8,0 |
11,0 |
16,0 |
22,0 |
31,0 |
||
|
Минимальное
расстояние между словами |
е |
6d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
||
|
Толщина
линий шрифта |
d |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
||
Стандартом
установлены следующие два типа шрифта в зависимости от толщины d линий
шрифта: тип A (d = 1 /14h) без наклона и с наклоном около 75° к горизонтальной

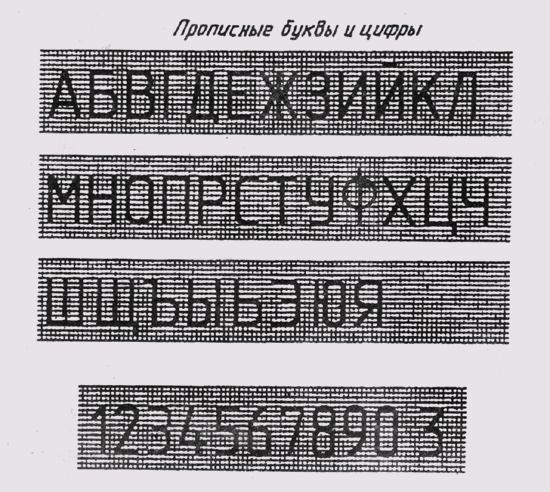

строке; тип Б (d= 1/10h) без наклона и с наклоном под 75°. На рис.
6 приведена форма букв русского алфавита и арабских цифр, выполненных шрифтом
Б без наклона.
Рис 6.
Таблица
4
|
Параметры
шрифта |
Обозна- чение |
Относи- тельный
размер, d |
Размеры,
мм |
|||||||||
|
Размер
шрифта — высота прописных букв |
h |
10d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
||
|
Высота
строчных букв |
с |
7d |
1,3 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
||
|
Расстояние
между буквами |
а |
2d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
4,0 |
||
|
Минимальный
шаг строк (высота вспомогательной сетки) |
b |
17d |
3,1 |
4,3 |
6,0 |
8,5 |
12,0 |
17,0 |
24,0 |
34,0 |
||
|
Минимальное
расстояние между словами |
е |
6d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
12,0 |
||
|
Толщина
линий шрифта |
d |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
||
Примечание.
Минимальным расстоянием между словами, разделенным знаком препинания,
является расстояние между знаком препинания и следующим за ним словом.
При
выполнении надписей на чертежах стандартными шрифтами расстояние а между
буквами, соединение линий, которые не параллельны между собой (например, Г и
А, А и Т и т. д.), уменьшается на половину, т. е. на толщину плиний шрифта.
Для всего текста толщина линий одного шрифта должна быть одинакова.
Выполняемые
чертежи часто имеют большое количество буквенных и цифровых надписей. Их необходимо,
как правило, располагать горизонтально. Следует избегать расположения надписей
внутри контура проекций (кроме размерных чисел). Если надпись наносится под
линией или подчеркивается линией, то она должна отстоять от нее примерно на
1 мм.
Если надпись пересекает линию, то в месте пересечения линию необходимо прервать. При заполнении граф основной надписи и других графических документов надпись необходимо располагать по возможности на одинаковом расстоянии от ограничивающих графу линий.
|
|
|
